مصطلحات الدوائر الكهربائية: الفرق بين Node و Super Node وبين Loop و Mesh و Super Mesh

الأسئلة الثلاثة

ما الفرق بين Node و Super Node في الدوائر الكهربائية؟ وما الفرق بين Mesh و Super Mesh؟ وما الفرق بين Mesh و Loop؟

العناصر الأساسية

نبدأ بالعناصر الأساسية. هنا عندنا Voltage Source أو مصدر جهد: يكون دائرة فيها موجب وسالب، أو يكون شرطتين، والشرطة الأطول تكون على الجهة الموجبة. وهنا عندنا Resistor أو مقاومة، وهنا Current Source أو مصدر تيار، وهنا Capacitor وهنا Inductor. هذه بعض العناصر الأساسية.

الفرع والعقدة

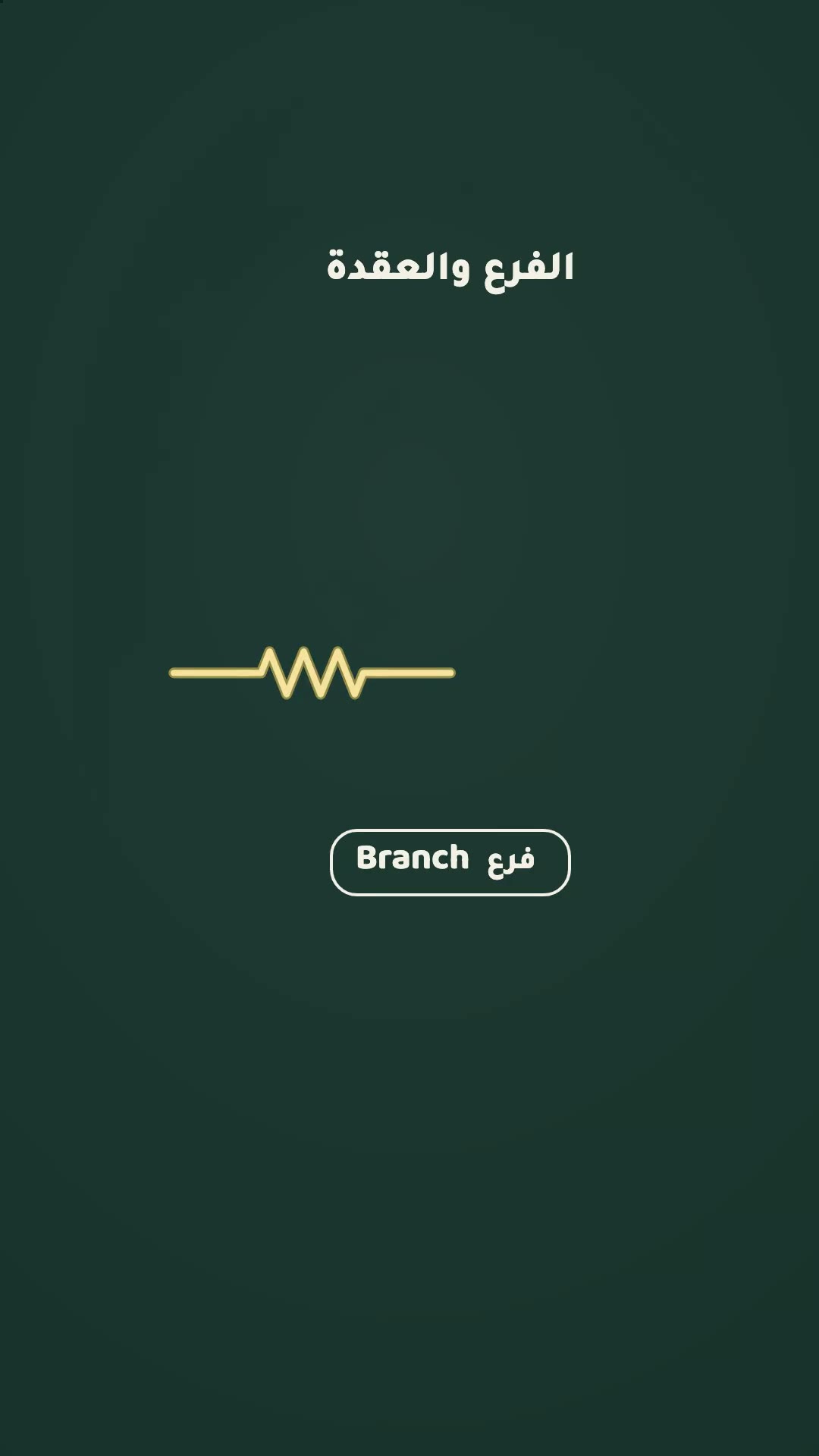

لو جبنا أي عنصر وشبكنا بسلك من الطرفين يصير عندنا شيء نسميه فرع أو Branch.

لو أخذنا فرعين وشبكناهم مع بعض يصير عندنا شيء اسمه Node أو عقدة.

لو جبنا فرع ثالث وشبكناه، أو أكثر، يصير عندنا شيء نسميه Essential Node.

Super Node

طيب إيش هو الـ Super Node؟ الـ Super Node تصير إذا عندنا Voltage Source مشبوك ما بين عقدتين ولا واحدة منهم Reference أو Ground، يعني الـ Voltage Source داخل في نص الدائرة.

لو شفنا هنا مثلاً اللي على اليسار: مصدر جهد ولكن من تحت مشبوك فيه Ground أو Reference. بينما هنا عندنا Super Node لأن الـ Voltage Source مشبوك ما بين عقدتين في وسط الدائرة الكهربائية.

Loop

طيب إيش اللوب؟ اللوب لما نمشي في دائرة متصلة من مكان ونرجع إلى نفس المكان، فهذا نسميه Loop.

هنا عندنا دائرة كهربائية: نلاحظ أننا نقدر نسوي Loop هنا على اليسار و Loop هنا على اليمين، ونقدر نجمعهم الاثنين ونسوي Loop أكبر تشملهم الاثنين.

Mesh

إيش يفرق اللوب عن المش؟ المش هو أصغر Loop ممكنة: هنا عندنا Mesh وهنا Mesh، بينما اللوب الكبيرة هنا ما نقدر نسميها Mesh.

ومن هنا جاء مسمى Mesh Analysis، لأننا نسوي التحليل على المش الصغيرة اللي هي أصغر Loop ممكنة.

Super Mesh

وأخيراً عندنا Super Mesh: لما يكون عندنا اثنين Mesh بينهم مصدر تيار كهربائي، فدايماً نسوي Mesh Analysis على الاثنين مع بعض ونسمي هذا Super Mesh.
