مقسم التيار: التيار يتبع المقاومة الأقل وكيف يلغي الـ Short التوازي
سؤال الاختبار
سؤال بسيط جاء في اختبار الدوائر الكهربائية، وللأسف ما حلّه ولا واحد.

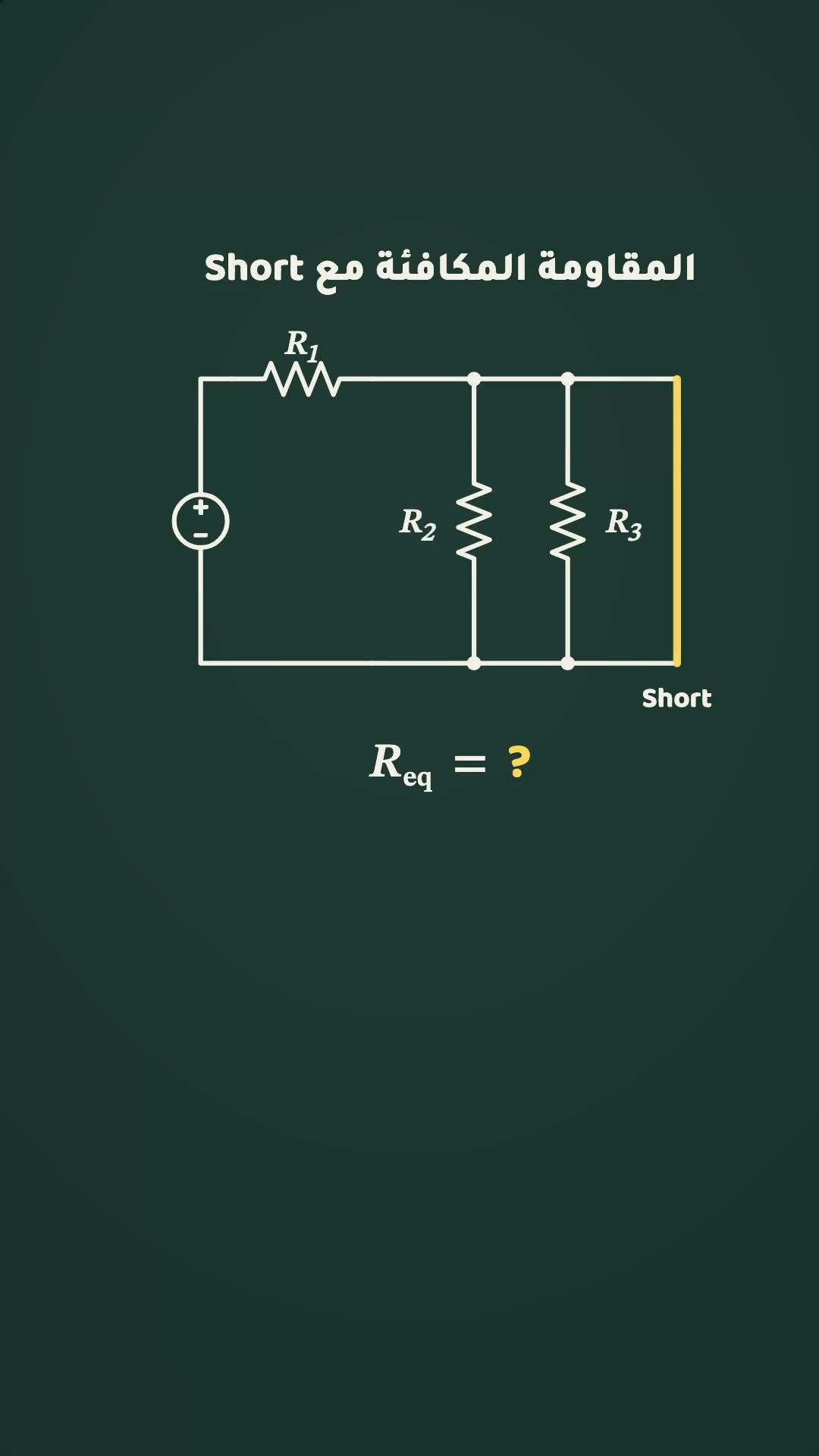

عندنا Voltage Source، وجنبه Resistor، وبعدين اثنين Resistor على التوازي، ولكن مسوّين لهم Short هنا. فإيش المقاومة المكافئة في هذه الدائرة؟
الجواب
الجواب أن الـ Short اللي هنا يلغي الاثنين Resistor المتوازيين، فتبقى معنا مقاومة واحدة فقط، اللي هي هذه.
لازم نتذكر دائمًا أن التيار يتبع المقاومة الأقل.
مقسم التيار
ومن هنا جاءت فكرة Current Divider أو مقسم التيار.
لو عندنا Voltage Source على مقاومتين على التوازي، فنقدر نغيّر في المقاومتين بحيث نتحكم في التيار اللي يمر هنا وهنا. إذا رفعنا اللي على اليسار يروح تيار أعلى إلى اليمين، وهكذا.
حالتان
لو بالغنا وخلّينا واحدة منهم عالية جدًا جدًا، بمئات الملايين مثلًا، يصير كأن ما في تيار يمر فيها: قريبة إلى Open Circuit.
وعلى العكس، لو خلّينا واحدة منهم قليلة جدًا جدًا قريبة إلى الصفر، يصير كأن التيار يمر كله هنا، كأنها Short Circuit، وتلتغي الثانية: يعني ما في تيار في الثانية.
عن هذا الدرس
سؤال اختبار في الدوائر الكهربائية: مقاومتان على التوازي وعليهما Short، ما المقاومة المكافئة؟ تعلّم لماذا يلغي الـ Short التوازي فتبقى مقاومة واحدة، وقاعدة… هذا الدرس ضمن مقدمة لمنهج الهندسة الكهربائية أساسيات الكهرباء في أكاديمية موسى.
